射水抽气器

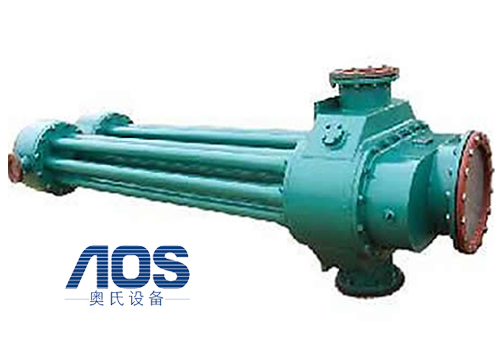

双通道射水抽气器


射水抽气器

一、产品用途

  该产品系射水抽气器之最新型式,用于火力发电抽吸凝汽器真空和其它需要抽真空的设备之用。
  适用范围:3MW~600MW机组的旧水抽改造,汽抽改水抽,或者新机组配套使用。

二、特点

  1. 本型式射水抽气器具有结构简单,安全可靠,寿命长,噪音低投资少是真空泵投资的十分之一。

  2. 对工作水质要求低,通流部件采用特殊处理,不结盐垢。

  3. 有很好的启动性,能耗少,效率高,建立真空快。

  4. 可实现余速利用,抽吸轴封加热器气体。

三、产品规格及常规配套表:

抽气器型号
抽气量
(吸入室压力0.004MPa)
配套射水泵
适用于汽轮机组容量
电机
TDA-N3
7.0Kg/h
IS80-50-200A
Y160M1-2
3MW及以下
Q60m3/h H40m
11KM
TDA-N6
8.5Kg/h
IS100-65-200B
Y160L-2
6MW
Q90m3/h H39m
18.5KM
TDA-N12
10.5Kg/h
IS100-65-200B
Y160L-2
12MW
Q90m3/h H39m
18.5KM
TDA-N15
12.5Kg/h
IS125-80-200B
Y180M-2
15MW~25MW
Q139m3/h H38m
22KM
TDA-N25
16Kg/h
IS125-80-200A
Y200L1-2
25MW~50MW
Q150m3/h H44m
30KM
TD-18
22Kg/h
200s-42
Y225M-2
50MW(方案一)
Q280m3/h H42m
45KM
TD-32
34Kg/h
250S-39A
Y250M-4
50MW(方案二)
Q420m3/h H37m
55KM
TD-40
40Kg/h
250S-39
Y280S-4
100MW~135MW
486m3/h H39m
75KM
TD-60
60Kg/h
250S-65A
Y315S-4
150MW
Q540m3/h H50m
110KM
TD-90
90Kg/h
350S-44A
Y315L1-4
200MW
Q984m3/h H39m
160KM
TD-100
100Kg/h
350S-44
Y355M1-4
300MW(配二台)
Q1260m3/h H44m
220KM
TD-100
100Kg/h
350S-44
Y355M1-4
600MW(配三台)
Q1260m3/h H44m
220KM

四、技术说明

  1. 用户提供机组容量旧抽气器型号、技术参数,原射水泵、电机参数。

  2. 确定更换目的:是以提高真空为主,还是保持目前真空以降低耗功为主。

  3. 提供原抽气器进水管径、空气管径及标高,以便我方生产的射水抽气器参照执行,安装时方便省时,减少劳动强度。

  4. 改造前供方提供改造方案、效益分析报告一份、安装图一份,作为用户参考文件。

五、安装说明

  1. 抽气器本体出厂前已经过0.5MPa水压试验和干空气抽吸试验,安装后应确保连接法兰,真空表接头等处严密不漏。

  2. 抽气器进气管与凝汽器空气管连接长度应尽量短,以降低抽气阻力。

  3. 抽气器安装应垂直,各段在组合时应严格对中,支撑支架应稳固。

  4. 抽气器安装高度适中,减少压力损失,排水管插入水箱深度以300mm为宜。

  5. 闭式循环因水箱水温逐渐升高,需要定时补充冷却水该冷却水尽可能补到水泵进口处,充分发挥其冷却效果。

  6. 开式循环其出口管应尽量短,弯头最好不超过一只,并采用大半径弯头,其水平管段应向外倾斜,其倾斜度〉3/1000mm管道插入循环水出水管内应接有向出水方向的弯头一只,以利气水混合排出。

  7. 当每台机组仅安装一台抽气器时,空气管路不必过高,当安装两台抽气器时,为避免水箱的水径备用抽气器逆止阀返入凝汽器其空气连通管高度>13m。
